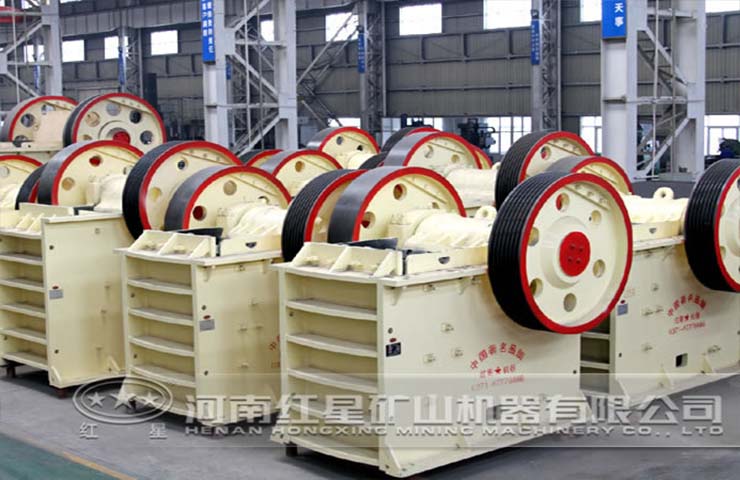

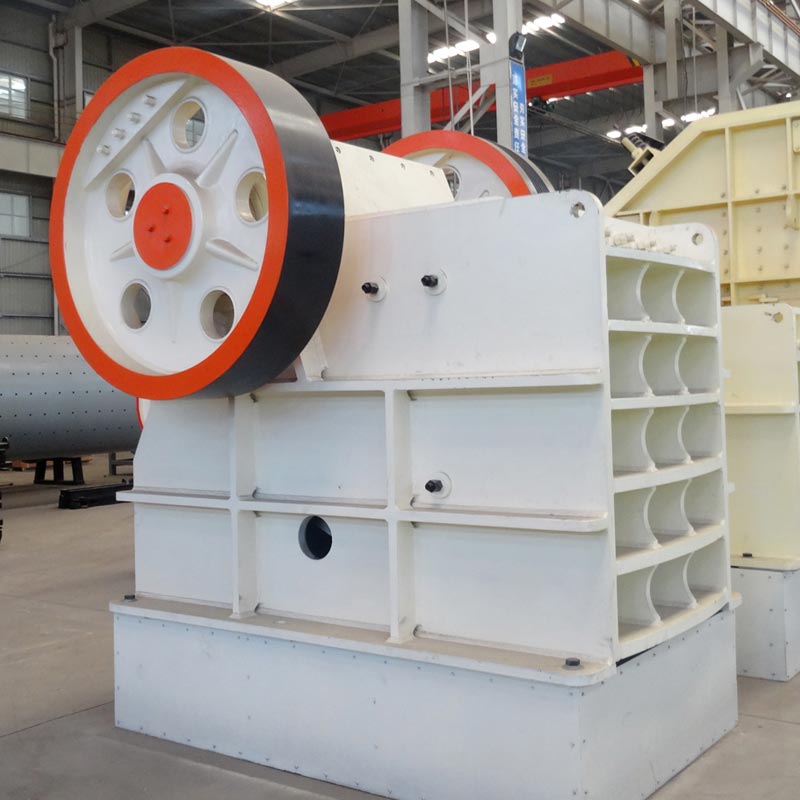

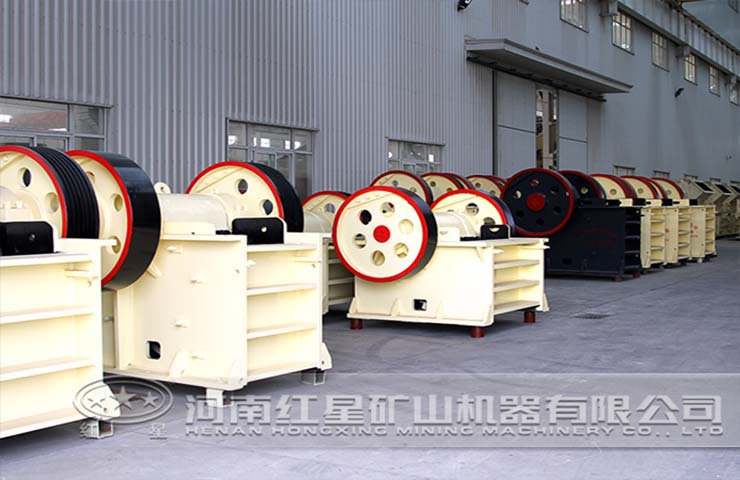

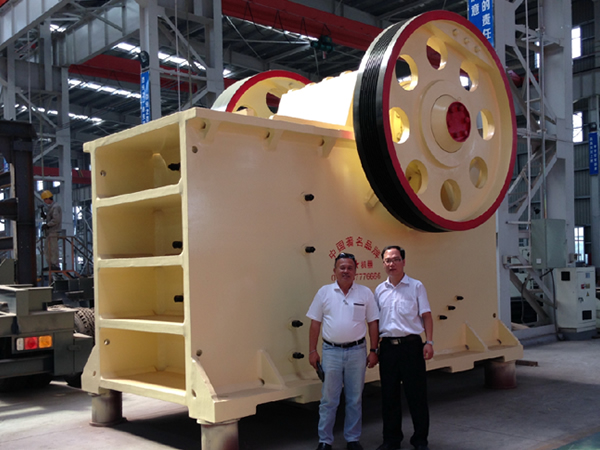

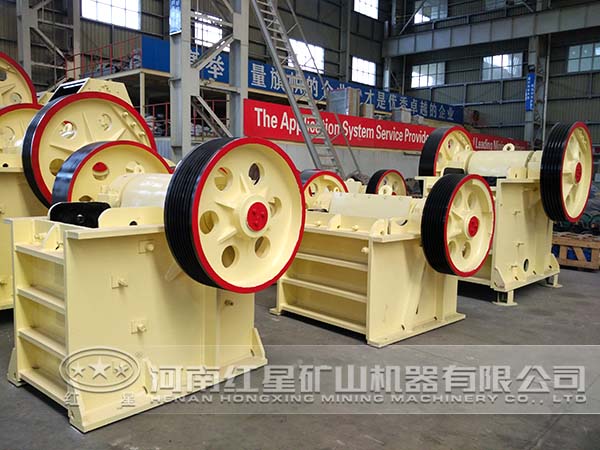

复摆细碎颚式破碎机

颚式破碎机在工矿企业中被广泛应用，这是因为该机结构较简单、机型齐全并已大型化。颚式破碎机主要作为一级（粗碎和中碎）破碎机械使用。现有颚式破碎机按动颚的运动特征，分为单摆动型、复杂摆动型和混合摆动型三种型式。

将简摆式颚式破碎机动鄂悬挂轴去掉，并将动鄂悬挂在偏心轴上，同时去掉前肘板和连杆，边构成简摆式破碎机。由于该机动鄂绕偏心轴转动的同时，还绕同一中心做摆动，构成一种复杂运动，故称为复摆式破碎机。该机是曲柄连杆机构，动鄂运动轨迹为连杆曲线，视为椭圆。简摆式破碎机相对于复摆式破碎机重20%~30%；其次它的动鄂运动轨迹不理想，其上部水平行程较小而下部水平行程较大。优点是：动鄂垂直行程较小，使衬板磨损轻；在工作中连杆施以较小的力而肘板能产生很大的推力。

用途及特点

PEX复摆细碎颚式破碎机用途及特点：PEX复摆型细碎颚式破碎机适用矿山、冶金、建材、化工等行业破碎抗压强度低于250MPa的各种物料。细碎颚式破碎机的齿板磨损速度低，成品粒度小，周边呈立方体，能增强混凝土制件结构强度。可将80-250mm的矿石一次性破碎到25mm以下，其中破碎到5-15mm粒度的可达总量的40%-60%。生产能力比普通颚式破碎机高30%-50%，并可简化破碎工艺流程。

PEXS复摆型破碎机用途及特点：PEXS复摆型细碎颚式均属于给矿宽度尺寸不超过300mm的小型破碎机。适用于破碎抗压强度不大于250MPa的各种矿石和岩石，应用于矿山、冶金、建材、化工等部门破碎硬的和中硬物料，适用于中、小型选矿厂矿石的中碎 或细碎。该破碎机采用颚板低悬挂轴板上推式结构。具有生产能力高、齿板寿命长、能耗低、产品力度均匀等特点。

技术参数

型号	进料口尺寸 (mm）	最大进料粒度 (mm)	排料口调整范围 (mm)	处理能力(t/h)	偏心轴转速(r/min)	电机功率 (kw)	外形尺寸 （长×宽×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P   5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P   7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P   11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P   15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P   30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P   55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P   55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P   55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P   110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P   110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P   160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P   280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P   15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P   22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P   30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P   37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P   55	2210×2320×1723

注：产量根据不同物料，进料粒度等因素其结果将有所不同
