球磨机驱动装置-侧面驱动磨机_右式磨机_左式磨机

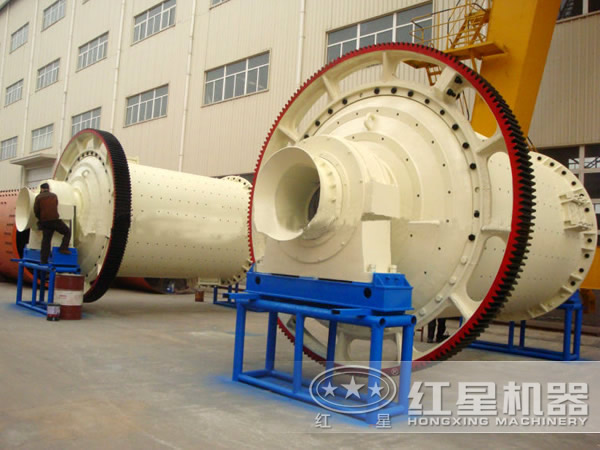

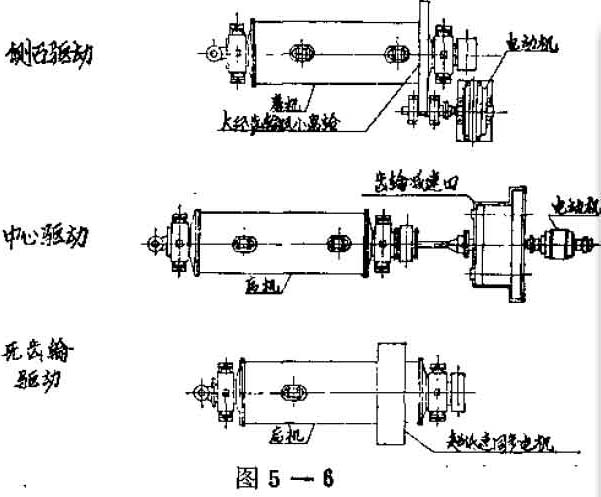

球磨机驱动装置：电机型式有笼型、绕线转子或同步电动机，其选择依电源及电路设计要求而定。驱动装置分：见图5-6。

a、V型皮带驱动：适于小型球磨机，磨机转速易于调整。其中又分：小齿轮轴与传动轮轴用联轴节相连，或小齿轮与传动轮在同一根轴上。

b、大齿轮（在筒体端）与小齿轮驱动：适于3000Hp一下磨机，也可用到4000Hp磨机。其中有分大齿轮直接驱动，和大齿轮小齿轮加减速器驱动。前者用低速（150-250转/分）同步电动机，后者可用高速电动机。齿轮可用正齿轮，单斜齿轮，双斜齿轮。大于9英尺直径的磨机用斜齿轮。

c、耳轴耦合减速器驱动：适于3000Hp到7000Hp磨机。减速器与磨机耳轴相连，以高速（450-720r·p·m）同步电动机驱动。大功率磨机驱动用这种方式省功。

d、无齿轮驱动：电动机包复磨机。以转子按在筒体或耳轴上，或者点击转子直接与磨机耳轴相连。法国Fves Llle-Cace则将筒体眼神做为电机一部分。电机为超低速同步电动机，电动机转速与磨机转速相同，而不用齿轮。这种驱动方式适与7000Hp以上磨机。目前已用到6000-9000Hp的驱动，但经济上尚未见是可行的。这种设计要求加工精度高，特别是轴承精度要高。

a、b两种驱动又称侧面驱动，其布置有五种。耳轴耦合减速器驱动又称中心驱动。

侧面驱动磨机又分为左右式。左右式的划分美国Denver公司与德国恰相反。面对磨机排矿口，美国划分是，右式磨机顺时针方向回转，驱动装在磨机左侧；左式磨机逆时针方向迥转，驱动装置在磨机右侧。而德国划分是，筒体顺时针方向迥转，驱动装置在磨机左侧为左式磨机；筒体逆时针方向迥转，驱动装置在磨机右侧为右式磨机。
