球磨机筒体容积_给矿器_给矿箱_端盖_耳轴_衬板

球磨机给矿器

①鼓形大勺联合给矿器：又分单勺与双勺。双勺给矿均匀，可平衡功率。大勺临介转速95%以下可有效工作。用于螺旋分级机构成闭路。

②大勺给矿器：用于细粒给矿。

③鼓形给矿器：用于开路工作，或与水力旋流器成闭路。股内有螺旋，将矿石运入磨机。

④筒式给料器：用于开路，或与水力流器成闭路，矿石自流入磨机。

⑤给矿箱：用于给粗狂是，矿石在箱底形成自衬，减少磨损。

球磨机筒体

筒体为钢板制成。磨机长及直径的尺寸有的是标筒体内尺寸，有的为衬板内尺寸。因此实际容积不同。按衬内尺寸设计的容积比按筒体尺寸的实际容积大。球磨筒体上设人孔，以便磨机换衬及维修。

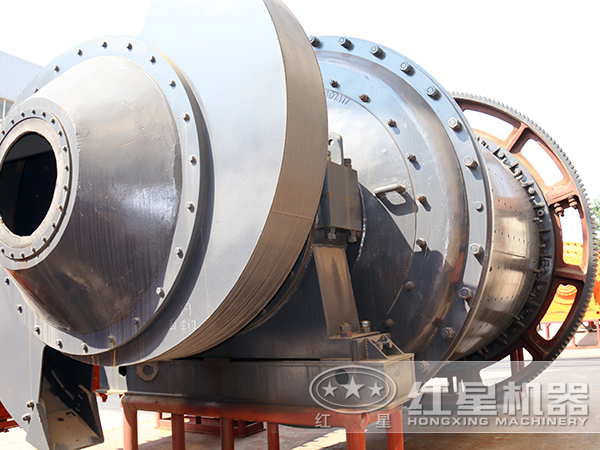

球磨机端盖、耳轴：大磨机的端盖与耳轴单独制造，小型球磨机的端盖与耳轴铸在一起。端盖一般用电炉钢，合金钢或合金铁铸成。在法国Fives Lille-Cail的端盖有用钢板特殊设计制成。端盖在耳轴附近比边缘部分较厚，成助兴。有的尚带加强筋。端盖与筒体相连，一般大于6英尺直径的，用螺钉固定。直径小于6英尺的可用A、B型链接。耳轴轴承：一般，大磨机用自身校准球窝轴承，可以自动调整其位置以弥补耳轴与轴承间在安装及运行中发生微小的位置差错。这样，定位准确，延长轴承及磨机寿命。其载荷系数在300%以上。

小齿轮轴承用重型球面自身校准抗磨滚柱轴承，以保证小齿轮与大齿轮吻合良好。大小齿轮可以倒换使用，以增长其寿命。小齿轮齿形为20°渐开线齿，长期磨损而不减少传递功率的功能。衬板：筒体衬板形状有：单波形、双波形、罗林型、契条衬、快板性、压叠式等。干式磨机的衬板比湿式磨机的薄。若筒体大，给矿粗（15毫米），则其衬板比给矿10毫米以下粒度的要厚。对多室球磨，其初室衬板较厚，以后各室较薄。
