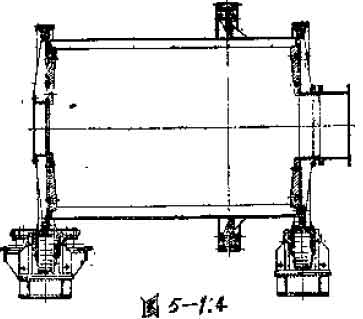

耳轴磨机与滚轮支托筒体磨机

球磨、棒磨可为溢流型磨机或格子型球磨机。各自排矿磨机的排矿端由一格子板，孔径80毫米，格子板向端盖以免有筋条，用以提升从格孔流出的物料到轴耳排除。从格子板排除的量可用木塞堵住格孔而加以控制。端盖上有门以便撞去木塞。本公司格子板为圆孔格子板，较特殊。

滚轮支托筒体的优点：

(a)磨机的总长减短。

(b)耳轴入口短，矿石直接给入魔种，减少磨损。

(c)操作简单，进入磨机方便，换衬板快。

(d)基础浅，减少安装费用。

(e)端盖垂直，端衬磨损少，寿命较长。

(f)功率较省。

在同样操作条件下，与润脂润滑耳轴磨机相比，省功率15%，与油润滑耳轴磨机相比省7%。

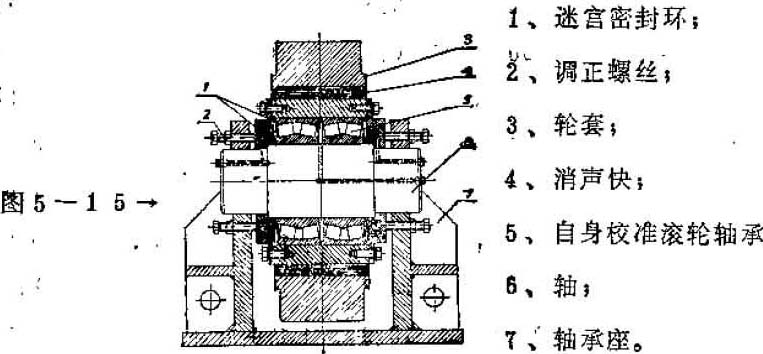

本公司滚轮设计特点为滚轮的轮套套在消声柔性块上，可以自动调整位置，使滚轮与筒体上的滚圈平行接触。这样，减少滚轮及滚圈的磨损。重负荷云状5年，无明显磨损。滚轮结构见图5-15。

驱动：大小齿轮减速器。1000毫米以下的磨机大齿轮为一整体，大规格齿轮则分成两半，当驱动侧磨损时，可以倒换使用。小型球磨机矿用V型皮带驱动，电机转速750或1000转/分。球磨机转速为临介转速65-80%，棒磨为56-65%。

端盖：1800毫米直径以下磨机端盖用铸铁，大磨机端盖则钢铸。耳轴直径在1000毫米以上，以便进入磨机检修。

耳轴轴承用油润滑，在相同条件下，油润滑比油脂润滑轴承省功率8%。

大磨机轴承下半部用自身校准球窝轴承，并用很水冷系统。

衬：小型球磨机（7′10″直径）用棒条衬。奥斯丁体锰钢条与高耐磨轧钢条交错排列；前者高于后者所形成波形。小于2?公尺磨机帮条衬不分段，长磨机衬条则分成两段，一端用端衬夹固，另一端用契形条螺钉固定。端盖衬板用埋头螺钉固定。
