铝钒土回转窑

铝钒土回转窑是广泛应用在建材、冶金、化工、有色金属等行业的热工加热设备，物料可在筒体内沿切线方向翻滚搅动并沿轴向移动。具有受热均匀、热效率高、可连续生产、产品煅烧质量好、节约场地、机械化程度高等优点。解决了传统隧道窑、推板窑、网带窑的物料受热不均匀、烧不透、能耗高、周期长等问题。

我国铝钒土分布高度集中，山西、贵州、河南和广西四个省的储量合计占全国总储量的90.9%。其铝土矿用途多样，其中重要的用途是；铝工业中提炼金属铝、作耐火材料和研磨材料，以及用作高铝水泥原料。根据矿石用途不同，其质量要求各异，用户可选择不类型的铝钒土回转窑进行锻烧。

性能特点

经久耐用

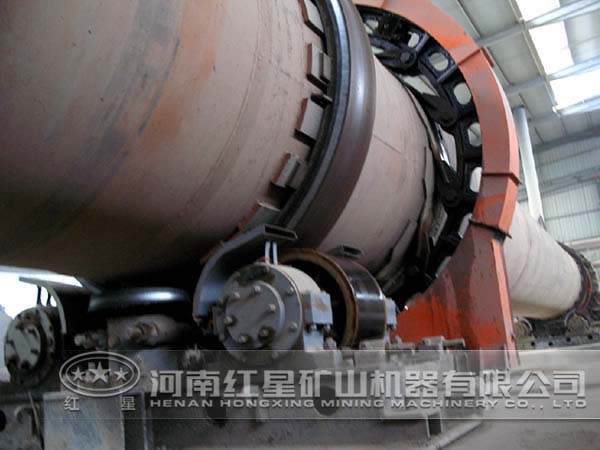

铝钒土回转窑筒体采用锅炉用碳素钢板20g卷制，通常采用自动焊焊接。因而无论铝钒土在筒体内如何碰撞，都不会造受损严重现象。

运转平稳

铝钒土回转窑的传动装置采用膜片联轴节，以增加传动的平稳性。

铝钒土回转窑结构概述

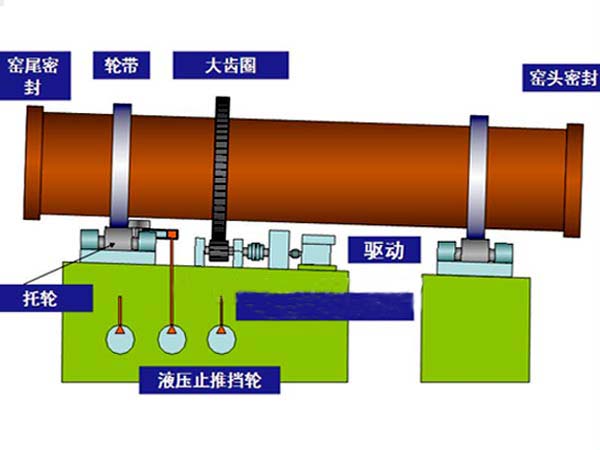

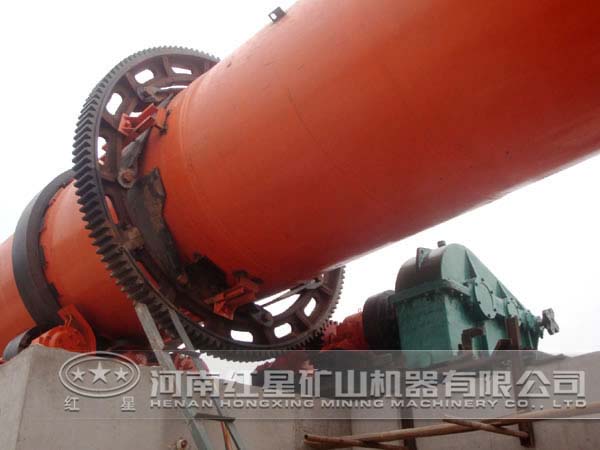

铝钒土回转窑主要有窑筒体、传动装置、支承装置、挡轮装置、窑头密封装置、窑尾密封装置、窑头罩等部件组成。其中筒体是回转窑的躯干，系由钢板卷制而焊接而成；传动系统采用单传动或双传动，由一台或两台主传动电机电动机带动，主传动系统由主电动机、主减速器、小齿轮组成，辅助传动设备等

技术参数

产品规格 （m）	窑体尺寸			产量 （t/d）	转速 （r/min）	电机功率 （kw）	总重量 （t）	备注
	直径（m）	长度（m）	斜度（%）
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61	带立筒预热器窑
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37	------
Φ2.5×54	2.5	54	3.5	204	0.48-1.45	55	196.29	------
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5	------
Φ2.8×44	2.8	44	3.5	400	0.437-2.18	55	201.58	窑外分解窑
Φ3.0×45	3	45	3.5	500	0.5-2.47	75	210.94	------
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237	窑外分解窑
Φ3.0×60	3	60	3.5	300	0.3-2	100	310	铝矾土煅烧窑
Φ3.2×50	3.2	50	4	1000	0.6-3	125	278	窑外分解窑
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283	预热发电窑
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363	预热发电窑
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419	余热发电窑
Φ4.0×56	4	56	4	2300	0.41-4.07	315	456	预热发电窑
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510	预热发电窑
Φ4.2×60	4.2	60	4	2750	0.4-3.98	375	633	预热发电窑
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583	预热发电窑
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4	预热发电窑
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849	预热发电窑
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899	预热发电窑
Φ5.0×74	5	74	4	6000	0.35-4	710	944	预热发电窑
Φ5.6×87	5.6	87	4	8000	Max4.23	800	1265	预热发电窑
Φ6.0×95	6	95	4	10000	Max5	950×2	1659	预热发电窑
