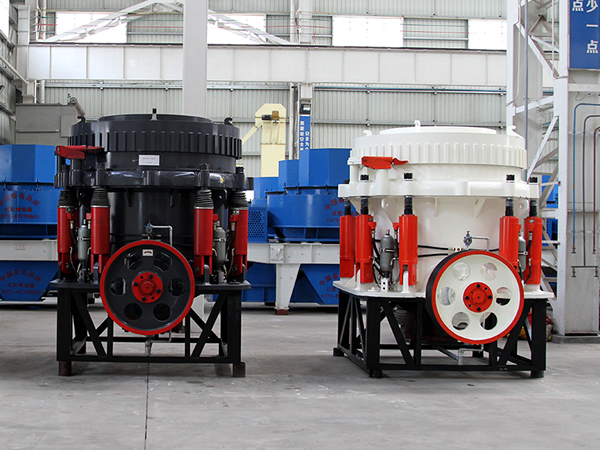

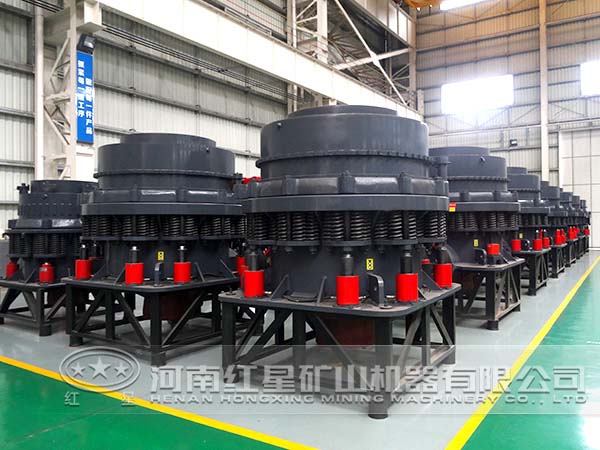

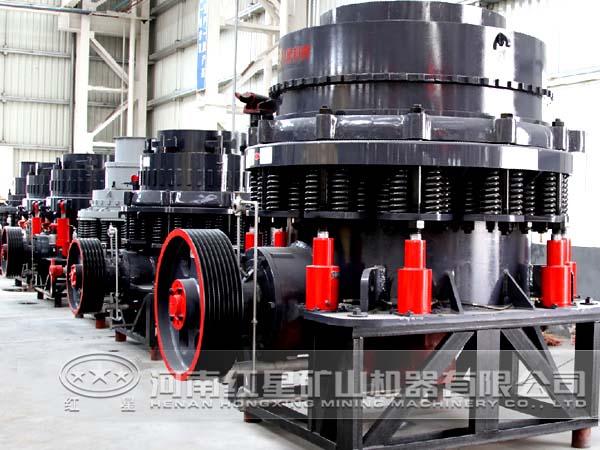

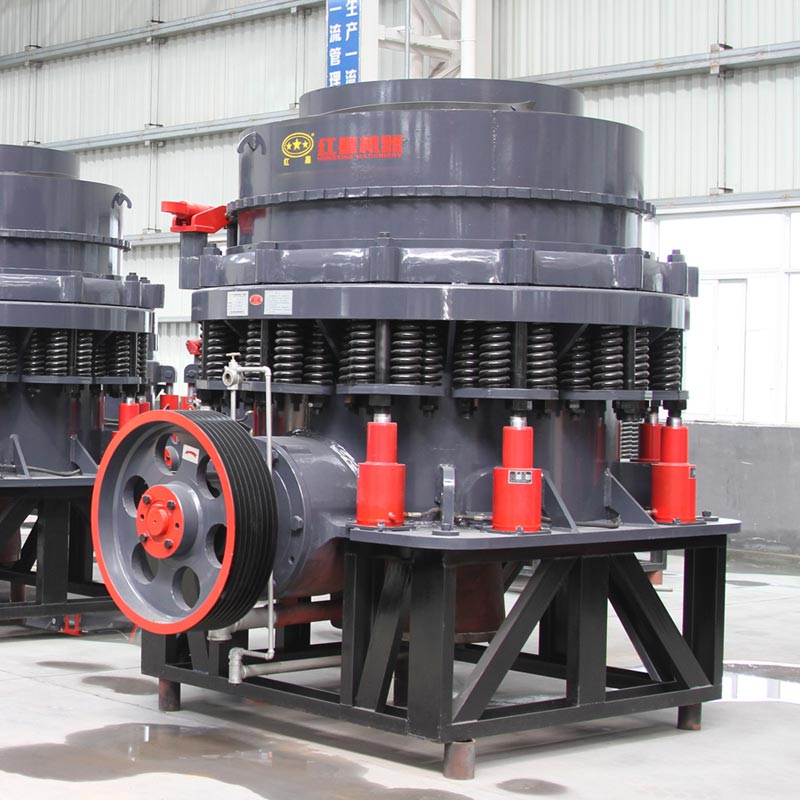

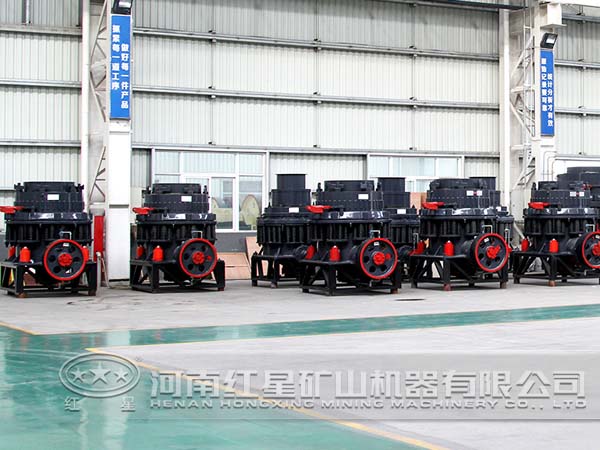

复合型圆锥破碎机

复合型圆锥破碎机有着非常广泛的用途，可对中等以上的物料进行破碎，每种型号均有粗、中、细、超细等四种破碎腔型进行选择。采用了更佳组合的破碎频率和偏心距，使得所要破碎的物料细碎程度更高，破碎产能与同类机型相比具有更高产量，同时也增强了物料粒子间的层压破碎作用， 有效提高物料破碎后的立体形状。通过液压保险、液压锁紧、液压调整、液压清腔等装置的使用，让操作变得更易于自动化。在正常使用情况下，设备采用了优化设计，使得无故障运行率超过95%。

性能特点

1、复合型圆锥破碎机采用大直径主轴，和重型化主机架以及独立的稀油润滑系统和自动控制系统保证了设备的坚固耐用，运行可靠。

2、机体为铸钢结构，在重载部位设置有加强筋；由于有保险装置，大大减小了停机时间。

3、提供弹簧式保护装置。并且具有完整的润滑系统，当有温过高或有流速过慢时将自动关闭。

4、内部结构密封性能好，可有效的保护设备免受粉尘及其他小颗粒的侵害。

5、可自动调节排料大小，操作方便，可靠性强。

6、液压调整、稀油润滑和有效的迷宫密封方式，从根本上消除了老式弹簧圆锥破油水混合等常见故障。

运行前准备工作

1、应检查所有管路是否按要求顺利地连通，尤其要注意所加的润滑油是不是要求的牌号。

2、在启动破碎机的电机之前，先要开启润滑站的电机以启动油泵，打开油箱盖上面的检查盖，看看油箱内的回油管，确认油已经在循环。正常运转的时候，回油管内油至少要占油管的一半。

3、检查轴向游隙。传动轴沿轴向必须能自如地里外窜动（1.2-1.8mm）。

4、检查所有的接口、密封是否牢靠；并用手盘动传动轴，以使动锥转动。可以查看破碎腔内是否有干涉。

5、启动复合圆锥破碎机主电机，确认传动轴的转向正确。正确转向是面对传动轴大带轮端逆时针转动。其转动方向面向传动轴驱动端来确定，传动轴不能反向运转。

6、让复合圆锥破碎机轻负载或无负载地运转几个小时。以确认润滑系统工作正常。在跑合期间应密切注意润滑油回油温度，如超出规定值，应停机检查。

技术参数

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）
GYS 300	C1	910	175	140	13-38	81-180	90
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1300	241	190	19-51	207-400	200
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：产量根据不同物料，进料粒度等因素其结果将有所不同
