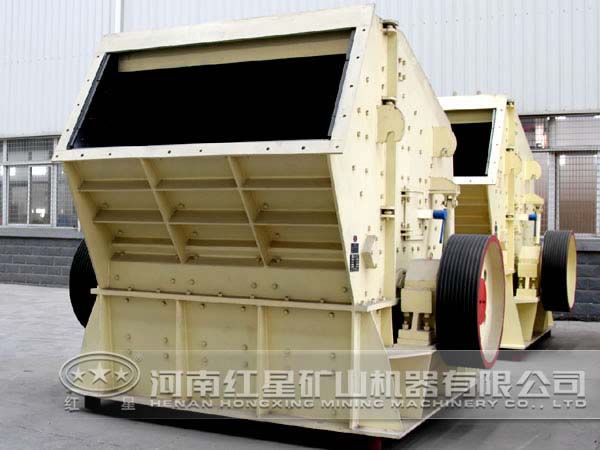

HD德版反击式破碎机
HD德版反击式破碎机

HD德版反击式破碎机

【生产能力】:30-550t/h

【进料粒度】:300-700mm

【应用范围】:各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。

【产品介绍】:本系列反击式破碎机能处理边长100~500毫米以下物料,其抗压强度可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点,适用于破碎中硬物料。

在线咨询 免费报价

24小时免费热线:

0371-6777 2626

德版反击式破碎机结构:德版反击式破碎机主要是由转子、打击板、反击板和机体等部分组成。转子固定在主轴上。在圆柱形的转子上装有四块(或若干块)打击板(板锤),打击板和转子多呈刚性联接,而打击板系用耐磨的高锰钢(或其他合金钢)制作。德版反击式破碎机按照转子数目不同,可分为2种:单转子和双转子德版反击式破碎机。

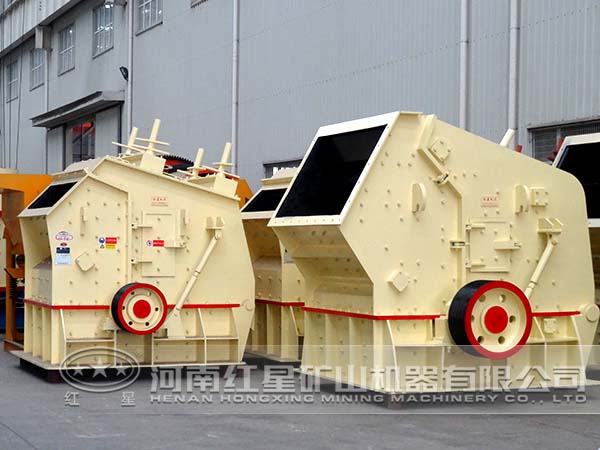

HD德版反击式破碎机

HD德版反击式破碎机

德版反击式破碎机结构特点

(1) 德版反击式破碎机的板锤和转子是刚性连接,利用整个转子的惯性对物料进行冲击,使其不仅破碎而且获得较大的速度和动能。

(2) 德版反击式破碎机的破碎腔较大,使物料有一定的活动空间,物料受冲击破碎的作用充分。

(3)德版反击式破碎机的板锤是自下向上迎接投入物料进行冲击,并把它抛到上方反击板上。

(4) 一般下部没有篦条筛,产品粒度靠板锤的速度以及反击板或整篦板之间的间隙来保证。

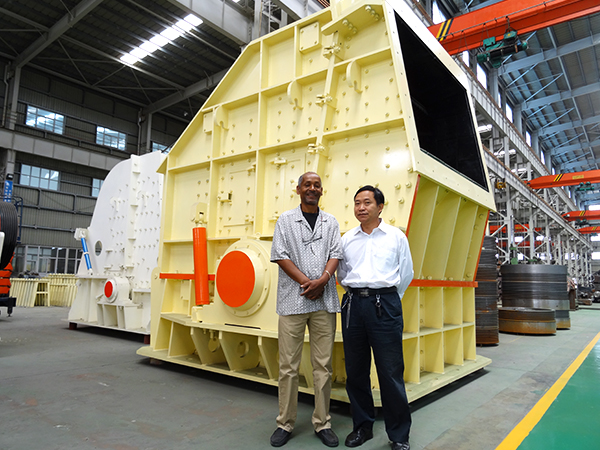

HD德版反击式破碎机

技术参数

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009
