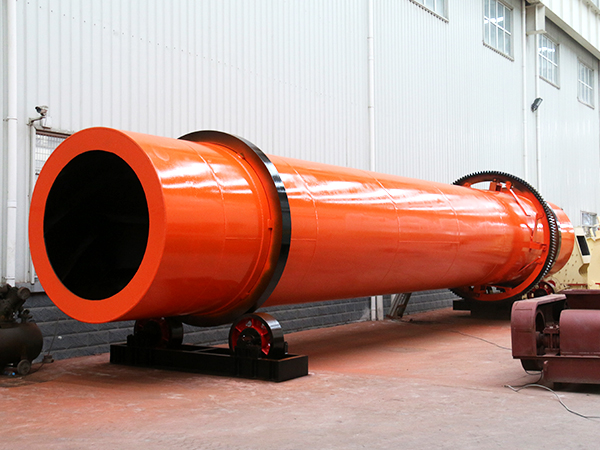

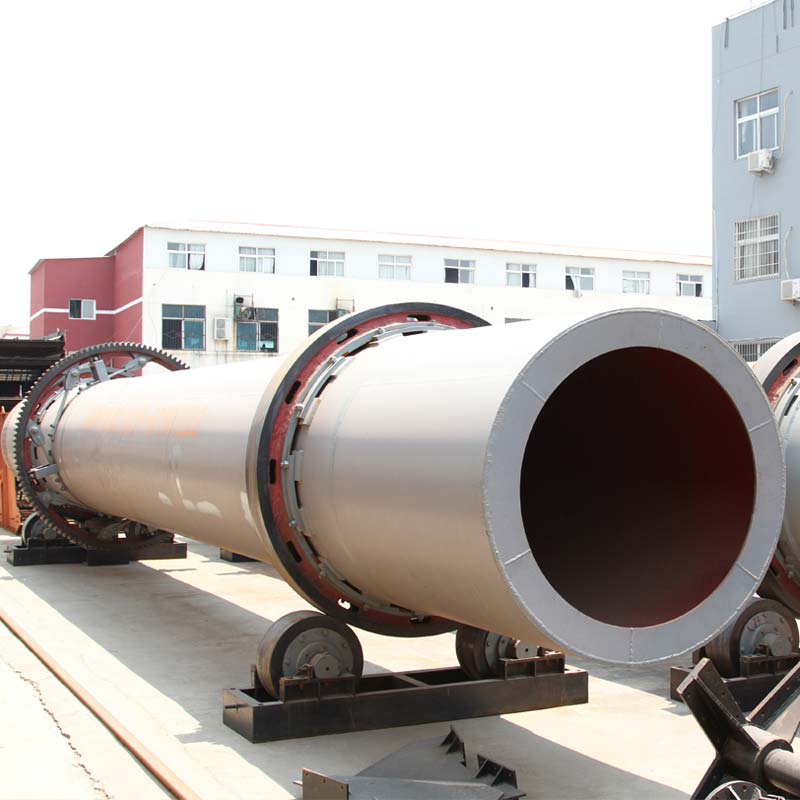

单筒冷却机

工业冷却机种类：单筒冷却机、双筒冷却机、篦式冷却机、熟料冷却机等。

单筒冷却机：单筒冷却机适用于冷却从回转窑出来的熟料，同时又可将高温物料携带的大量热能棱空气吸收，使入窑的助燃空气预热到高温度，以强化煅烧，降低热耗，是回转窑的一种重要配套设备。

熟料冷却机是水泥回转窑的重要配套设备。没有相应的高效冷却机，就不可能有高效的回转窑。

篦式冷却机是用一定的压力空气以相互垂直的运动方向对蓖床上的运动着的熟料进行聚冷的冷却设备。

石灰冷却机：竖式冷却机是活性石灰的主机之一。经过回转窑煅烧之后生成的活性石灰顺次流入到镶有耐火材料的竖式冷却机中，冷却器的截面为正方形，在其中均匀分布有中心冷风帽和分室冷风帽，风帽设有管道与外部的风机相连接，在冷却器的底部设有排料口，每个排料口下有一台电机振动卸料器。物料在冷却器内堆积覆盖在风帽上，并形成一定的料层厚度，冷却风由外部风机吹入，通过风室进入风帽。从风帽窜出后与高温物料相接处，完成热交换，被空气冷却后的物料，在电机振动卸料器的作用下逐渐排除冷却器，被物料加热的空气，直接由窑头罩进入回转窑，作为二次空气参与燃烧。

冷却机性能特点

我厂生产的冷机进料端采用了先进的KID系统及脉动供风，使出窑高温熟料快速冷却，提高了熟料的强度和易磨性，彻底消除堆“雪人”及“红河”现象对篦板的毁坏，提高设备运转率，适用于日产1000吨及以上熟料生产线。

水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。最后由水泥熟料冷却机将回转窑卸出的高温熟料冷却到下游输送、贮存库和水泥磨。

技术参数

规格（m） (直径×长度)	生产能力 (t/h)	安装斜度 (%)	主减速机	主电动机 (kw)
Φ1.5×15	2-3	3-5	ZQ500	15
Φ1.5×20	3-4	3-5	ZQ500	15
Φ1.8×18	4-6	3-5	ZQ500	18.5
Φ2.0×22	7-8.5	3-5	ZQ500	22
Φ2.2×18	7-8.5	3-5	ZQ500	22
Φ2.2×22	8-10	3-5	ZQ650	30
Φ2.4×24	12-15	3-5	ZS125	45
Φ2.5×25	15-20	3-5	ZS125	55
Φ2.8×28	16-22	3-5	ZL100	55
Φ3.0×30	20-25	3-5	ZL115	75
Φ3.2×36	28-32	3-5	ZL115	90
Φ3.3×40	32-36	3-5	ZL130	132
Φ3.6×36	35-38	3-5	ZSY450-28	185
Φ4.0×36	50-60	3-5	ZSY450-25	220
Φ4.0×45	60-70	3-5	ZSY450-25	250
Φ4.5×50	70-75	3-5	ZSY500-25	315
