【生产能力】:1.9-76.0t/h
【筒径×筒长】:Φ1.2×8.0m-Φ3.6×28m
【应用范围】:主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。

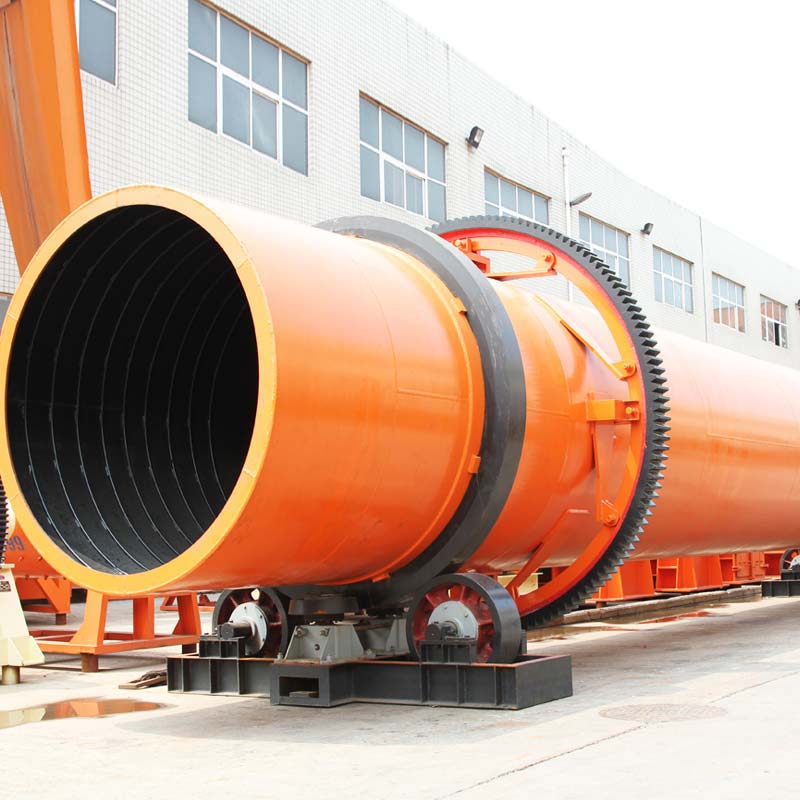

【产品介绍】:回转烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。
烘干机主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。回转烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。
我公司生产的间接传热烘干机,它广泛用于建材,冶金、化工、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土、水渣等物料,根据所烘干的物料不同也可称为水渣烘干机、矿渣烘干机。该机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。具有结构合理,制作精良,产量高,能耗低,运转方便等优点。
1、烘干机系统密封性能好,并配有完善的除尘装置,无粉尘外溢,操作环境好。
2、选用LX型多组合式扬料板,使物料进入烘干筒内呈雨状料幕,增加了物料与热空气的接触面,避免了热空泛的发生。
3、由于气流速度高,物料在气相中分散良好,可以把物料全部表面作为干燥的有效面积,因此干燥有限面积大大增加。
4、烘干机筒体采用钢性材质,具有硬度大、韧性高等特点;并且与其它材质相比其耐磨性能要高。
规格(m) (直径×长度) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
最高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
筒径×筒长 项目 | 外筒内径(mm) | 内筒内径(mm) | 筒体长度(m) | 筒体容积(m³) | 筒体斜度 | 扬料板型式 | 最高进气温度(℃) | 外形尺寸(m) |
Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
Φ2.2×23m | 23 | 63.61 | ||||||
Φ2.2×25m | 25 | 69.15 |
