三锥型球磨机、锥形球磨机和筒形球磨机L/D之比与产品定位

球磨机：按其形状分为筒形球磨机，锥形球磨机，三锥球磨机。

①筒形球磨机按其排矿方式分格子型及溢流型。格子型又可分为中液面格子排矿及低液面格子排矿二种形式。溢流型球磨机可以改为格子型，因为格子板及背板可以更换，而不与端盖铸在一起。背板不直接与磨矿介质（球）相接触，其寿命比格子板寿命长2-4倍。

球磨机L/D之比：（1）美国Denver定位1-2（磨到浮选细度）。当给矿粗而要求产品细且表面积大（如水泥工业），则L/D达35倍，分成双室或多室。（2）法国Fives Lille-Cail的规定与Dever同为1-2。（3）德国Wedng定位1以下。对管磨机L/D为3-5倍，与Denver同。

②锥形球磨：壳体两端成锥形。物料在磨机内由于受到不同离心力而分级。料刚入磨机受大的球及大落差打击。随着向排矿端推进，物料变细、球变小、落差变小。因此这种磨矿功率都较低。

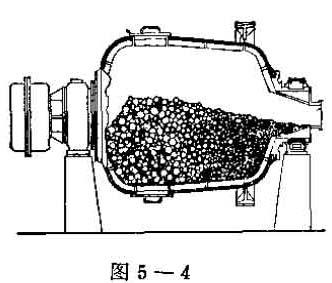

③三锥磨机：壳体两端为球形，接以短筒体，中间为截头助兴。三锥型磨机体积及形状近似圆筒形球磨，而具锥形球磨的优点。低速运转。装球量少，矿浆页面高，由于这些特点，磨矿效率高。见图5-4。
