【装球量】：1.5-338t
【进料粒度】：≤20-≤25mm
【应用范围】：广泛应用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

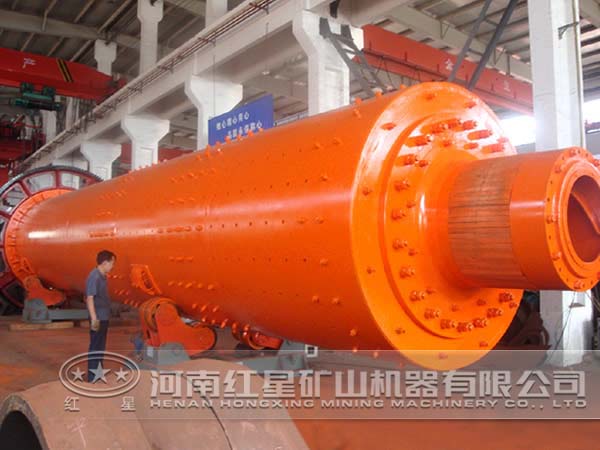

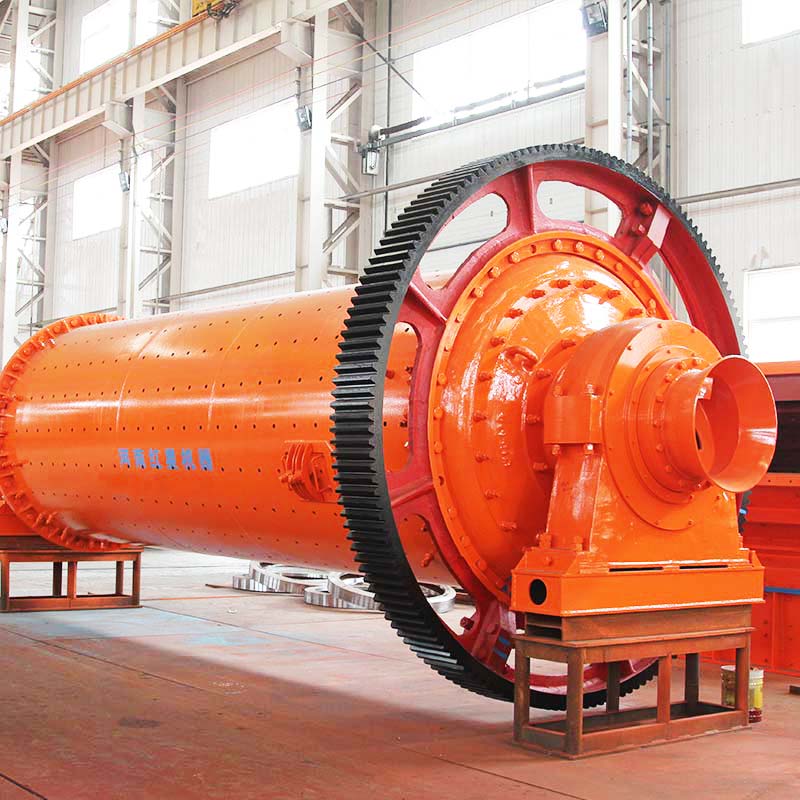

【产品介绍】：球磨机是物料被破碎之后，再进行粉碎的关键设备。球磨机可以对各种矿石和其它可磨性物料进行干式或湿式粉磨。
进料装置：物料经过进料装置而喂入磨内。进料装置由进料管，进风管，支架组成。本磨机的进料装置采用斜进风、斜进料的百叶窗式结构，使得进料更为顺畅。在进料装置中装有可以更换的衬板，在回转部分的接触处设有密封装置，以防冷风从此进入。进料进风管与支架之间可垫入调节垫片，以便必要时调整进料装置的中心高度。
出料装置：采用弯形管结构，风管内装有衬板以防磨损，它可以利用返料螺旋筒将不合格的粗粉再推回到粉磨仓进行粉磨，避免了磨机出渣及积尘，保证安全生产，减轻了环境污染和工人的劳动强度。为了便于检查，在出料装置上安装了检查门。
1、优化支撑系统，改善润滑结构，减小系统阻力。
2、磨机主轴瓦润滑采用液压油站，延长合金瓦使用寿命，使用空心轴节省了90%的润滑油。
3、磨机主轴承座采用冷却水循环装置，降低轴承的工作温度，避免因物料温度过高所引起的轴承寿命降低。
4、合理分配钢球和筒体长度，增产15%-25%。
5、降低单产功耗，节约20-30%的电力消耗。
6、采用了新型材质衬板，增加耐磨性，延长衬板使用寿命，减少设备易损件更换次数。
7、减速机与小齿轮之间采用软连接，具有易平衡，对环境适应性强，不需润滑，且具有较好的补偿两轴相对位移的性能。
8、采用专业磨机配套减速机厂生产减速机，承载能力强，可连续高载荷工作。
9、采用先进控制系统，启动和传动平稳，获得好的使用效果和经济效益。
10、采用保温装置，减少热能。

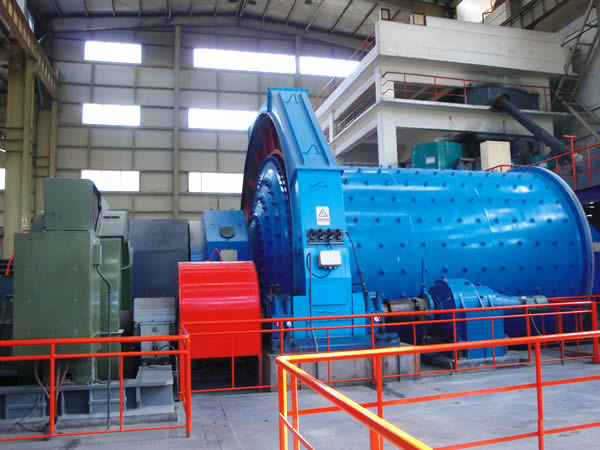

风扫煤磨机是水泥厂的主要设备，用于烘干兼粉磨煤粉。设备主要由进料装置、主轴承、回转部分、传动装置、粜装置、高压起动装置及润滑系统组成。原料经喂料设备由进料装载进入磨内，热风由进风管进入磨内，随着磨机筒体的旋转，煤与热风在磨进行热交换，煤在磨内被粉碎和研磨，在煤被研磨的同时，细粉被通过磨内的热风，经由出料装置带出磨机。
| 项目 规格 （m） | Φ1.7×2.5 | Φ2.2×4.4 | Φ2.4×4.75 | Φ2.4×4.5+2 | Φ2.6×5.25+2.25 | Φ2.8×5+3 | |
| 工作转速(r/min) | 24.5 | 22.4 | 20.4 | 20.4 | 19.7 | 18.3 | |
| 生产能力(t/h) | 3-5 | 8-9 | 12-14 | 11-12 | 13-14 | 16-17 | |
| 进料粒度(mm) | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | |
| 研磨体装载量(t) | 7.5 | 20 | 22 | 22.5 | 28 | 32 | |
| 主减速机 | ZD40 | ZD60 | ZD60 | ZD60 | ZD70 MBY450 |
ZD70 MBY500 |
|
| 主电动机(kw) | 95 | 250 | 280 | 315 | 400 | 500 | |
| 总重量(t) | 29 | 46 | 54 | 76 | 98 | 107 | |
| 项目 规格 （m） | Φ3.0×6.5+2.5 | Φ3.2×6.75+2 | Φ3.4×6+3 | Φ3.8×7+2.5 | |
| 工作转速(r/min) | 18.3 | 16.9 | 17.5 | 16.4 | |
| 生产能力(t/h) | 19-20 | 25-30 | 28-30 | 38-40 | |
| 进料粒度(mm) | ＜25 | ＜25 | ＜25 | ＜25 | |
| 研磨体装载量(t) | 43 | 50 | 55 | 80 | |
| 主减速机 | ZD80 MBY560 |
JDX560 | JDX710 | MBY800 | |
| 主电动机(kw) | 630 | 710 | 800 | 1250 | |
| 总重量(t) | 124 | 148 | 162 | 215 | |
