大型球磨机在铜陵冬瓜山铜矿的应用实例

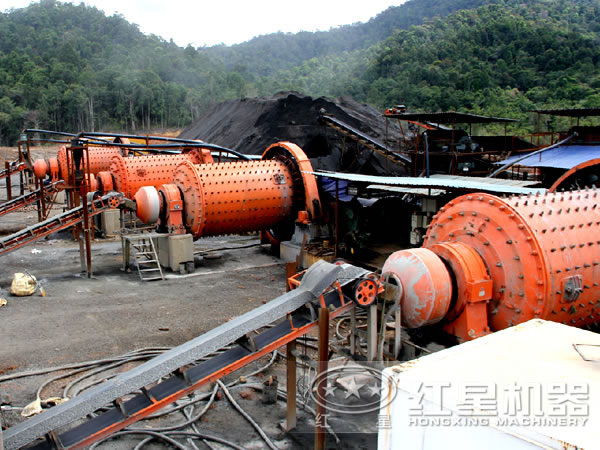

铜陵冬瓜山铜矿足我国目前国内单系列处理能力较大的选矿厂，整个系统采用一个系列，主要大型设备有红星公司的8.53mx3.96m半自磨机、130 m ^3选机、∮24 m高效浓密机等先进设备，设备处理能力大，自动化水平高，技术含量高，在国内矿山属早期应用。

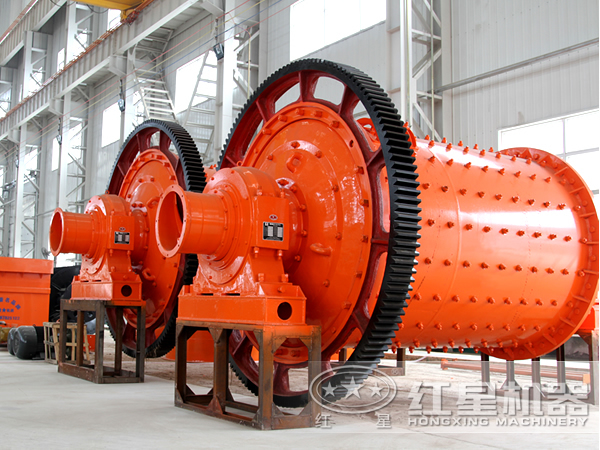

由红星矿山机器有限公司设计制造的2台∮503 m x8.3 m和2台∮4 m x6.7m溢流型磨机是独立成套设计生产使用的大型球磨机。在设计和制造方面采用r多项新技术，于2004年10月投入使用，磨机运转情况良好，工作运行稳定，连续作业率高，维修次数少，可靠性高，各项技术指标均达到同类产品的设计要求，为当前日产球磨机的高装机水平，完全可以替代进口产品，价格仅为进口磨机的1/4。此球磨机的主要特点如下：

(1)结构紧凑，安装调试方便，自动化程度高，操作简单。单台磨机产量可达292t/h，高度达到340t/h， 超过设计产量7t/h。

(2)主电机与小齿轮轴问去掉了传统的延伸轴组，直接用气动离台器连接，减少了故障点，实现了分段启动，启动电流小，大大减少了电网的电压降和机械损伤。

(3)主轴承设计合理，大间隙、窄带接触的轴瓦摆动灵活，可以自动调心，避免烧瓦。配有多重保护，启停灵活，安全性高，高压顶起系统在磨机启动前和停止后将中空轴顶起约0 2 mm，可以减少摩擦，降低启动转矩，保护轴瓦和电机，并节约了能源。主轴承采用可调节三舌橡胶加润滑脂密封，密封效果好。

(4)新型的进出科口结构拆卸方便，锥面密封效果好。

(5)端衬板带曲线型高提升条，使用寿命长，研磨效率高。

(6)大小齿轮安装方便，传动平稳，齿面温度低。整个磨机噪音和振动小。

(7)润滑系统结构合理，观察方便，密封良好不泄露。

磨机直径的变化对磨矿过程有明显的影响。大型磨机通常具有较高的比破碎速率，并且可用于处理粗料。但磨机直径过大，会产生一些新的问题，如转速降低，容易导致钢球冲击作用小，磨剥作用大，球和矿的接触少；同时钢球抛落次数减少，磨矿介质内部所存在的增大，球荷死区迅速增加；矿浆通过磨球介质的几率下降，矿浆在磨机内停留时间变短，也阻碍了能量从球介质向矿粒的传递，往往会导致单位容积产量下降，进而影响磨机的轴功率输出和磨矿效率。

磨机的大型化虽然能按比例提高磨机的趾理能力，但也会带来多种多样的机械设计和机械制造等问题， 这些问题对球磨机和半自磨机的影响会更大。对于我国这样一个工业发展水平不高的国家，目前磨机的大型化仍有很多的困难。因此，磨机的发展方向已由大型化转向高教节能方向发展。
